SKF轴接地环工具套装TKGR系列

防止因过电流导致的轴承故障

使用变频电机工作时可能发生过电流现象，导致轴承故障，SKF轴接地环 工具套装就是为了防止这种情况而开发的解决方案。 这种设计用于改装现有的符合IEC标准的工业电机，减少了为防止过电流 造成的危害而更换轴承所需花费的时间、人力和经济成本。其他SKF解决 方案还包括SKF INSOCOAT电绝缘轴承和SKF混合陶瓷轴承。

TKGR主要适用于以下改装应用：

对于功率低于30千瓦的小型电机，所有SKF解决方案都可用来 保护轴承免遭电流导致的损坏。 对于功率介于30至75千瓦之间的电机，轴承的防护取决于总体 电气状态。TKGR可能需要与SKF INSOCOAT电绝缘轴承或SKF混 合陶瓷轴承结合使用。 对于功率超过75千瓦的电机，推荐在非驱动端将TKGR与SKF INSOCOAT电绝缘轴承或SKF混合陶瓷轴承结合使用。 除了对轴承实施保护，TKGR还可用于保护整个装置免受电流问 题的困扰。 TKGR不适用于防爆环境。

标准的TKGR应用包括变频控制的风机、泵、压缩机等设备。

有助于防止滚动轴承因过电流而损坏。 在设计上便于现有电机的改型。 保护电机轴承和附属设备的轴承。 无需维护，提高系统的可靠性，有助于减少电机的维修成本和 非计划停机时间。 采用SKF TKGR可获得潜在的高投资回报率（ROI）。 三个或四个机架的灵活设计事实上适用于任何IEC电机。 SKF TKGR的订购也很容易。根据电机的外形尺寸进行选择，不 算挡油圈或轴肩。

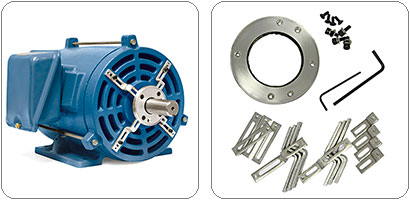

SKF轴接地环工具套装（TKGR系列）包括以下工具：

轴接地环，配有铝质电刷刷柄，有助于确保导电刷接触到电机轴 表面。 四套不同形式的安装支架（每套含四个支架）确保SGR和所有符 合IEC标准的电机使用。 安装螺丝、垫圈和内六角扳手

型号和适用性指南 型号 适用电机轴直径 IEC标准框架 TKGR 28 28 mm IEC 100L, 112M (2, 4, 6, 8 极) TKGR 38 38 mm IEC 132S, 132M (2, 4, 6, 8 极) TKGR 42 42 mm IEC 160M, 160L (2, 4, 6, 8 极) TKGR 48 48 mm IEC 180M, 180L (2, 4, 6, 8 极) TKGR 55 55 mm IEC 200L (2, 4, 6, 8 极); IEC 225S, 225M (2 极) TKGR 60 60 mm IEC 225S, 225M (4, 6, 8 极) ; IEC 250M (2 极) TKGR 65 65 mm IEC 250M (4, 6, 8 极); IEC 280M, 280S, 315S, 315M, 315L (2 极) TKGR 75 75 mm IEC 280S, 280M (4, 6, 8 极); IEC 355M, 355L (2 极) TKGR 80 80 mm IEC 315S, 315M, 315L (4, 6, 8 极) TKGR 95 95 mm IEC 335L, 335M, 355L, 355M (4, 6, 8, 10 极) 上表中的轴径只是指导值，在订购SKF TKGR之前应对轴进行正确的测量。

套装工具清单 品名 数量 轴接地环 1 通用支架套件（每套4个支架） 4 套 5-40 ™ 3/8英寸平头螺钉 4 M4 ™ 10毫米内六角螺钉 4 M4拆分锁紧垫圈 4 M4平垫圈 4 5/64英寸内六角扳手 1 3 mm 内六角扳手 1

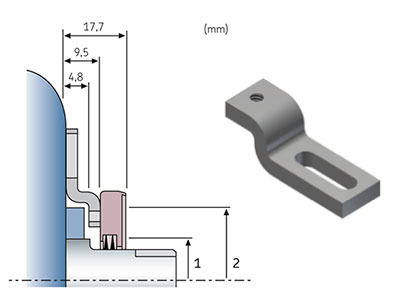

支架模式 1 轴 Min (D1) Max (D2) 28 mm   74 mm   93 mm 38 mm   84 mm 103 mm 42 mm   88 mm 107 mm 48 mm   94 mm 113 mm 55 mm 101 mm 120 mm 60 mm 106 mm 125 mm 65 mm 111 mm 130 mm 75 mm 121 mm 140 mm 80 mm 126 mm 145 mm 95 mm 141 mm 160 mm

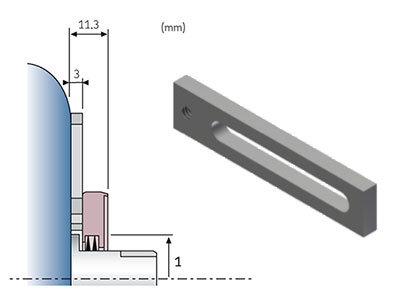

支架模式 3 轴 Min (D1) Max (D2) 28 mm   75 mm 121 mm 38 mm   85 mm 131 mm 42 mm   89 mm 135 mm 48 mm   95 mm 141 mm 55 mm 102 mm 148 mm 60 mm 107 mm 153 mm 65 mm 112 mm 158 mm 75 mm 122 mm 168 mm 80 mm 127 mm 173 mm 95 mm 142 mm 188 mm

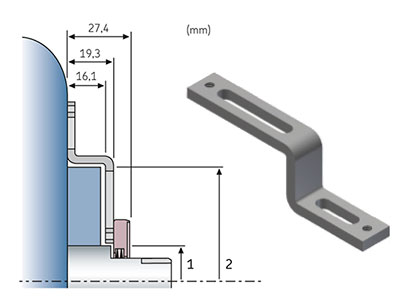

支架模式 4 使用 A 轴 Min (D1) Max (D2) 28 mm 129 mm 148 mm 38 mm 139 mm 158 mm 42 mm 143 mm 162 mm 48 mm 149 mm 168 mm 55 mm 156 mm 175 mm 60 mm 161 mm 180 mm 65 mm 166 mm 185 mm 75 mm 176 mm 195 mm 80 mm 181 mm 200 mm 95 mm 196 mm 215 mm

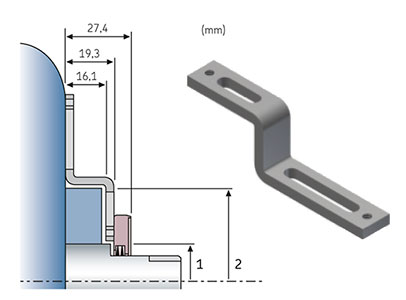

支架模式 4 使用 B 轴 Min (D1) Max (D2) 28 mm 107 mm 148 mm 38 mm 117 mm 158 mm 42 mm 121 mm 162 mm 48 mm 127 mm 168 mm 55 mm 134 mm 175 mm 60 mm 139 mm 180 mm 65 mm 144 mm 185 mm 75 mm 154 mm 195 mm 80 mm 159 mm 200 mm 95 mm 174 mm 215 mm

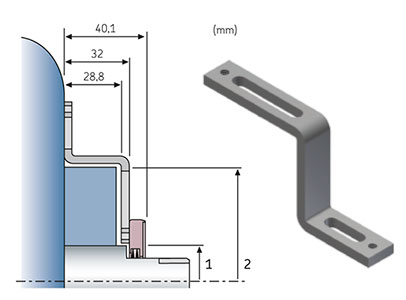

支架模式 5 使用 A 轴 Min (D1) Max (D2) 28 mm 129 mm 148 mm 38 mm 139 mm 158 mm 42 mm 143 mm 162 mm 48 mm 149 mm 168 mm 55 mm 156 mm 175 mm 60 mm 161 mm 180 mm 65 mm 166 mm 185 mm 75 mm 176 mm 195 mm 80 mm 181 mm 200 mm 95 mm 196 mm 215 mm

支架模式 5 使用 B 轴 Min (D1) Max (D2) 28 mm 107 mm 148 mm 38 mm 117 mm 158 mm 42 mm 121 mm 162 mm 48 mm 127 mm 168 mm 55 mm 134 mm 175 mm 60 mm 139 mm 180 mm 65 mm 144 mm 185 mm 75 mm 154 mm 195 mm 80 mm 159 mm 200 mm 95 mm 174 mm 215 mm
