TMMR F系列 可翻转爪式拉拔器 |
|
SKF可翻转爪式拉拔器 TMMR F系列 |
| |
 |
| |
用于内部和外部拉拔作业的多 功能耐用拉拔器 |
| |
多功能SKF可翻转爪式拉拔器适用于轴承和其他部件如齿轮和滑轮的内部 和外部拉拔。标准系列的八个拉拔器可适用各种不同的轴承和部件尺寸。
在TMMR..F拉拔器程序上增加额外功能后，四个最大尺寸产品还可拥有超
长臂作为标准配置(TMMR ….XL)。超长臂有助于拆卸远离轴端的轴承和部
件。为了获得更多功能，超长臂可通过增加延长段而进一步延长。 |
| |
 |
每个车间必备的多功能工具可用于内拉拔和外拉拔。 |
|

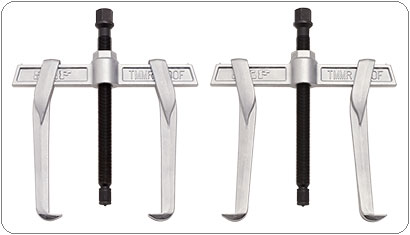

自锁紧机械臂易于调节拉拔宽度。 |
|

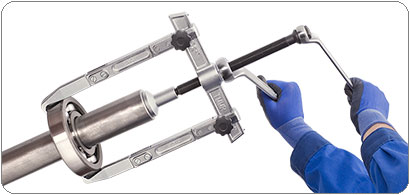

心轴六角头使拉拔器在拆卸时能够旋转，提高了使用的方便性。 |
|
宽的拉拔直径，从内拉拔23 mm至外拉拔350 mm，可用于拆卸很多型
号的轴承。 |
|
与很多类似的拉拔器不同，这种拉拔器可在不会使拉拔器臂产生永久
变形的情况下达到完全的额定荷载能力。 |
|
拉拔臂经镀铬处理，具有高耐腐蚀性并易于清洁。 |
|

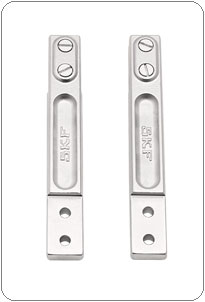

超长臂延长段设计成易于装配和拆除，它可用于进一步延长有效臂长。
使用延长段不会影响拉拔器总体强度。 |
|
SKF可翻转爪式拉拔器有包括8个拉拔器和支撑架的全套组合。 | |
| |
 |
 |
 |
心轴六角头使拉拔器在拆卸时能够旋
转，提高了使用的方便性。 |
|
与很多类似的拉拔器不同，轴端圆锥体 会旋转。这有助于降低轴损伤风险，提 高稳定性并帮助减小施加的扭转力以达 到要求的拉拔力。 |
| |
|
|
 |
|
 |
| 带法兰的轴上的六角头有助于防止扳手 在操作期间发生打滑。 |
|

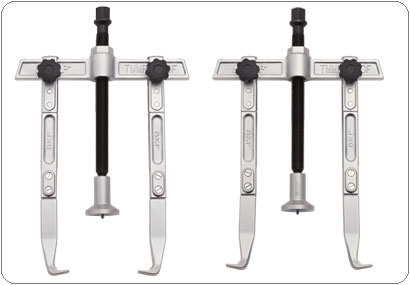

超长拉拔器具有固定螺丝协助臂的初始定 位。当使用拉拔功能时，自锁功能可保持 超长臂在横梁上的位置。 |
| |
|
|
 |
|
 |
| 超长臂拉拔器上装有一个独特的可伸缩弹簧 加载凸片，以提高拉拔器的总体稳定性和安 全性。 |
|
SKF可翻转爪式拉拔器有包括8个拉拔器和支撑架的全套组合。 | |
| 尺寸 |
| 订货号 |
抓取宽度，外部拉拔(D) |
抓取宽度，内部拉拔(d) |
有效臂长(L) |
|
|
mm |
in. |
mm |
in. |
mm |
in. |
| TMMR 40F |
23–48 |
0.9–1.9 |
59–67 |
2.3–2.6 |
67 |
2.6 |
| TMMR 60F |
23–68 |
0.9–2.7 |
62–87 |
2.4–3.4 |
82 |
3.2 |
| TMMR 80F |
41–83 |
1.6–3.3 |
95–97 |
3.7–3.8 |
98 |
3.9 |
| TMMR 120F |
41–124 |
1.6–4.9 |
95–139 |
3.7–5.5 |
124 |
4.9 |
| TMMR 160F |
68–164 |
2.7–6.5 |
114–163 |
4.5–6.4 |
143 |
5.6 |
| TMMR 200F |
65–204 |
2.6–8.0 |
114–204 |
4.5–8.0 |
169 |
6.7 |
| TMMR 250F |
74–254 |
2.9–10.0 |
132–254 |
5.2–10.0 |
183 |
7.2 |
| TMMR 350F |
74–354 |
2.9–13.9 |
135–354 |
5.3–13.9 |
238 |
9.4 |
| |
|
|
|
|
|
|
| TMMR 160XL |
42–140 |
1.7–5.5 |
121–188 |
4.8–7.4 |
221 |
8.7 |
| TMMR 200XL |
42–180 |
1.7–7.1 |
121–228 |
4.8–9.0 |
221 |
8.7 |
| TMMR 250XL |
44–236 |
1.7–9.3 |
123–284 |
4.8–11.2 |
221 |
8.7 |
| TMMR 350XL |
44–336 |
1.7–13.2 |
123–384 |
4.8–15.1 |
221 |
8.7 |
| |
|
|
|
|
|
| |
| |
 |
| |
| TMMR.. F |
| |
 |
| |
| TMMR.. XL |
| |
| 技术参数 |
| 订货号 |
最大拔出力 |
最大扭转力 |
重量 |
爪宽度 |
爪深度 |
爪高度 |
|
|
kN |
ton(US). |
Nm |
kg |
mm |
mm |
mm |
| TMMR 40F |
17 |
1.9 |
22 |
0,3 |
13 |
6 |
4 |
| TMMR 60F |
17 |
1.9 |
22 |
0,4 |
13 |
6 |
4 |
| TMMR 80F |
40 |
4.5 |
75 |
1,0 |
19 |
14 |
7 |
| TMMR 120F |
40 |
4.5 |
75 |
1,2 |
19 |
14 |
7 |
| TMMR 160F |
50 |
5.6 |
115 |
2,3 |
22 |
18 |
9 |
| TMMR 200F |
50 |
5.6 |
115 |
2,6 |
22 |
18 |
9 |
| TMMR 250F |
60 |
6.7 |
160 |
4,4 |
28 |
22 |
10 |
| TMMR 350F |
60 |
6.7 |
160 |
5,2 |
28 |
22 |
10 |
| TMMR 160XL |
50 |
5.6 |
115 |
3,5 |
25 |
16 |
8,5 |
| TMMR 200XL |
50 |
5.6 |
115 |
3,7 |
25 |
16 |
8,5 |
| TMMR 250XL |
60 |
6.7 |
160 |
4,7 |
25 |
16 |
8,5 |
| TMMR 350XL |
60 |
6.7 |
160 |
5,2 |
25 |
16 |
8,5 | |
| |
| 技术参数 |
| 订货号 |
最大拔出力 |
最大扭转力 |
重量 |
爪宽度 |
爪深度 |
爪高度 |
|
|
kN |
ton(US). |
lbf. |
lb |
in. |
in. |
in. |
| TMMR 40F |
17 |
1.9 |
16.2 |
0.7 |
0.51 |
0.24 |
0.16 |
| TMMR 60F |
17 |
1.9 |
16.2 |
0.8 |
0.51 |
0.24 |
0.16 |
| TMMR 80F |
40 |
4.5 |
55.3 |
2.2 |
0.75 |
0.55 |
0.28 |
| TMMR 120F |
40 |
4.5 |
55.3 |
2.6 |
0.75 |
0.55 |
0.28 |
| TMMR 160F |
50 |
5.6 |
84.8 |
5.2 |
0.87 |
0.71 |
0.35 |
| TMMR 200F |
50 |
5.6 |
84.8 |
5.8 |
0.87 |
0.71 |
0.35 |
| TMMR 250F |
60 |
6.7 |
118.0 |
9.7 |
1.10 |
0.87 |
0.39 |
| TMMR 350F |
60 |
6.7 |
118.0 |
11.4 |
1.10 |
0.87 |
0.39 |
| TMMR 160XL |
50 |
5.6 |
84.8 |
7.7 |
0.98 |
0.63 |
0.33 |
| TMMR 200XL |
50 |
5.6 |
84.8 |
8.2 |
0.98 |
0.63 |
0.33 |
| TMMR 250XL |
60 |
6.7 |
118.0 |
10.4 |
0.98 |
0.63 |
0.33 |
| TMMR 350XL |
60 |
6.7 |
118.0 |
11.5 |
0.98 |
0.63 |
0.33 | |
| |
| 配件 |
| 订货号 |
说明 |
| TMMR 16/35XL-4 |
TMMR.. XL的延长臂组 |
| TMMR 16/20XL-1 |
将TMMR 160F和TMMR 200F转化为XL型的超长臂组 |
| TMMR 25/35XL-1 |
将TMMR 250F和TMMR 350F转化为XL型的超长臂组 | |
| |
 |
 |
| |
|
|
